　　40t大跨度花架龍門吊BEAM189單元稱為3D二次有限應變梁單元，適合于分析細長到中等細長的梁結構，單元基于鐵摩辛柯梁理論，包括剪切變形影響，較為適合對歐式起重機主梁的有限元分析。

　　40t大跨度花架龍門吊BEAM189單元使用的截面命令SECTYPE、SECDATA、SECOFFSET、SECWRITE、SECREAD可定義任意梁截面，包括變截面梁。

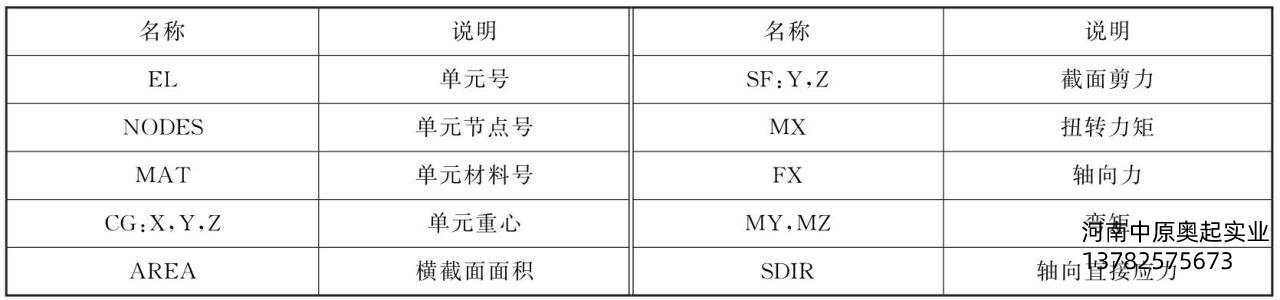

　　40t大跨度花架龍門吊BEAM189單元主要輸出數據見表5-2。

表5-2BEAM189單元輸出數據

　　40t大跨度花架龍門吊BEAM189單元主要注意以下事項。

　　(1)單元長度不能為零。

　　(2)該單元適合中等細長的梁結構分析，不能過于粗壯，這是因為它采用一階剪切變形理論。一般可采用梁結構的長細比橫梁單元的適用性，即GAL2/(EI)，式中，G為剪切模量;A為橫截面面積;L為桿件長度;EI為抗彎強度。ANSYS的建議長細比為GAL2/(EI)≥30;如以b×h×L的矩形截面梁為例，且采用G=E/[2(1+μ)]，則可推得，?，若取μ=0.3，則L/h≥2.55。即當長高比在2.55以下時，說明此矩形截面梁“太粗壯”，其力學性能已不屬于梁結構，不能采用BEAM189單元模擬，此時應考慮實體單元或殼單元。

　　(3)橫向剪切力的計算忽略泊松比的影響，而泊松比對剪切修正系數和剪切應力分布略有影響。

　　以上就是關于40t大跨度花架龍門吊BEAM189單元的相關內容，如果想要了解更多相關內容，請持續關注我們。
