　　龍門吊滑觸線產品特性

　　龍門吊滑觸線工作原理、特點和用途

　　(一) 主要部件及其工作原理

　　供電**滑觸線裝置由導管，導電器兩主要部件及一些輔助組件構成

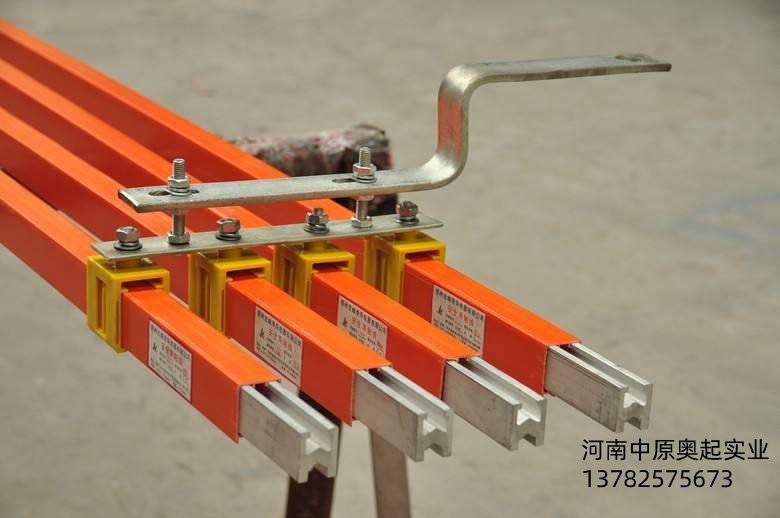

　　1、導管：是一根半封閉的異形管狀部件，是**滑觸線的主體部分。其內部可根據需要嵌設2-9根導軌作為供電導線，各導軌間相互絕緣，并與外殼絕緣，從而保證供電的**性。并在帶電檢修時有效地防止檢修人員觸電事故。本廠生產的導管每條長度4m，可以連接成任意需要長度，普遍導管制作成直線形，也可以按特殊需求制成圓弧形等。

　　2、導電器是在導管內運行的一組電刷殼架，由安置在用電機構(行車、小車、電動葫蘆等)上的拔叉(或牽引鏈條等)帶動，使之與用電機構成同步運行，將通過導軌，電刷的電能傳輸到電動機或其它控制元件。導電器電刷的極數有3-16極與導管中導軌數相應。

　　(二) 產品特性

　　1、**：供電**滑觸線外殼系由高絕緣性能的工程塑料制成。外殼防護等級可根據需要達到IP13.IP55級，能防護雨、雪、霜和冰凍襲擊以及異物觸及。產品經受多種環境條件經驗。絕緣性能良好，對檢修人員觸及輸電導管外部無任何傷害。

　　2、可靠：輸電導軌導電性能極好，散熱較快，許用電流密度高，阻抗值低，線路損失小。電刷由具有高導電性能，高耐磨性能的金屬銅、碳合金材料制成。導電器移動靈活，定向性能好，有效控制了接觸電弧和串弧現象。

　　3、經濟：供電**滑觸線裝置結構簡單，許用電流密度高，電阻率低、電壓損耗低，可節電10%左右，實現以塑代鋼，以塑代銅，設計新穎，無需其它絕緣結構，無需補償線，安裝于起重機控制室同側。節省安裝材料和經費。

　　4、方便：供電**滑觸線裝置將多極母線集合于一根導管之中，組裝簡便。其固定支架，連接夾、懸吊裝置，均以通用件供應。裝拆、調整、維修亦十分方便。

　　(三)用途

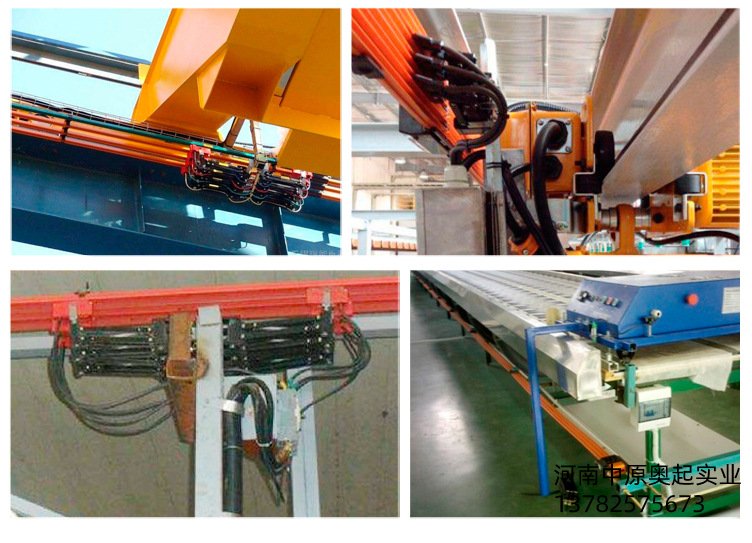

　　供電**滑觸線裝置可用于電動葫蘆、電動梁式和橋式起重機：堆垛機、機電產品的自動檢測線，自動化生產線;移動式電動工具和其它的移動導電設備，以及廠礦、車間、辦公場所內固定敷設母線槽。

　　龍門吊滑觸線結構型式

　　(一)結構型式

　　供電**滑觸線導管由鋁合金外殼(金屬型)、塑管外包鋁合金外殼(復合型)、塑導管、導電器、中間連接器(供電器)、端蓋(端部供電器)與其它附件組成。導管形狀成方形、拼合形。

　　1、加強型工程塑料導管，其截面形狀成方形，適用于室外，環境溫度為-30度~+55度的場合，其導軌截面積有：10、16、25、35、50、70、95、140mm2等。其導軌極數有：3、4、5、7、8、16極等。

　　2、金屬復合型導管：是在加強型號管外加一層鋁合金復合外殼，以提高導管的耐溫及抗老化性能，適用于環境溫度-30度~+65度的室外及高溫車間等場所，其截面形狀如圖3-3

　　3、金屬性：金屬型導管采用鋁合金外殼并用絕緣保護材料制成，適用環境溫度為-40度~+80度的場合。

　　以上就是關于龍門吊滑觸線工作原理及特點用途的相關內容，想要了解更多相關內容，請持續關注我們。
