單繩抓斗

本文鏈接：http://www.dnmgs.com.cn/qzpj/1348.html???發布時間：2022-01-20 16:53:23??點擊量：3748

　　單繩抓斗產品簡介

　　單繩抓斗用以只有一個起吊圈筒(單鉤)的起重設備上,具備啟閉組織新奇,裝卸搬運料時啟閉輕松,整體應用拆掛便捷。適用水中、陸地工作，開展爬取、沉積。按結構特點分X型(懸架式)和U型。

　　單繩抓斗構造

　　單繩抓斗一般構成由吊梁(環)、鍍鋅鋼絲繩、滑軌、上承梁、滑架組、下乘梁、支撐桿、斗部。

　　單繩抓斗原理

　　單繩抓斗其啟閉主要是彈性元件、滑架、鎖鉤等相互配合健身運動。抓料時，伸開的抓斗起重機降*原材料之后，鍍鋅鋼絲繩再次降低使滑架下降，因為滑架子上扭簧的功效，使前爪扣在鉤上，駕駛員起吊滑架使下承重梁升高，顎板合閉。倒料時，載滿斗被送*倒料場的料堆或路面時，鍍鋅鋼絲繩再次降低，使滑架下降一段距離，鉤口對前爪的工作壓力馬上喪失，在頭頂部上壓扭簧的效果下，前爪轉動松掉鉤口，駕駛員再度冉冉升起，在下承重梁和原材料自身重量的效果下慢慢使顎伸開。

　　單繩抓斗型號規格

　　X3、XZ3、X5、XZ5;

　　XCZ5、X7、X27、XCZ7;

　　XCZZ7、X10、XZ10、X15;

　　XZ15、XCZ15、X30、U73;

　　U74、U64、U65、U80;

　　U82。

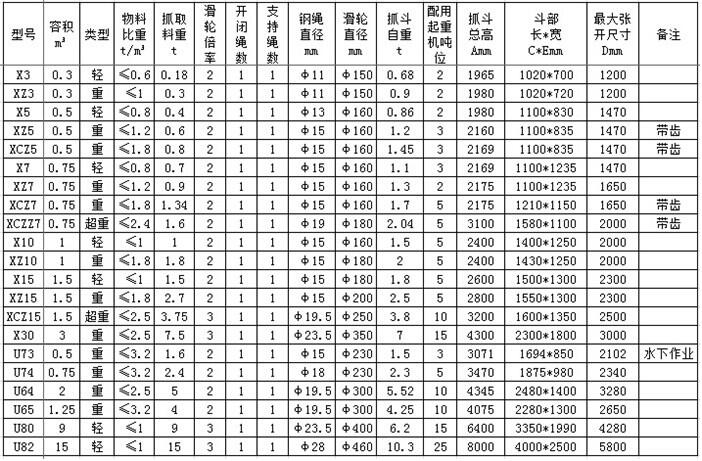

　　單繩抓斗參數圖
